A Curva S mostra, em um único gráfico, como o avanço de uma obra se acumula ao longo do tempo — e como o avanço real se compara com o que havia sido planejado. Veja o que ela representa, por que tem esse formato e como interpretá-la sem tirar conclusões erradas.
Curva S é o gráfico do avanço acumulado de uma obra ao longo do tempo. No eixo horizontal ficam os períodos, normalmente meses; no eixo vertical, o percentual ou o valor acumulado até aquele período.
Ela é construída a partir do cronograma: cada período contribui com uma parcela de avanço, e a soma dessas parcelas desenha a curva.
O nome vem da forma que a curva costuma assumir. No início da obra, mobilização, canteiro e serviços preliminares produzem avanço lento. No meio, com as frentes abertas e as equipes em ritmo, o avanço por período é maior e a curva fica mais inclinada.
No final, restam acabamentos, ajustes, testes e limpeza: serviços que consomem tempo e representam pouco valor, então a curva volta a se achatar. Esse comportamento é típico, mas não obrigatório — obras com escopo concentrado no início ou no fim podem produzir curvas diferentes.
A curva serve tanto para planejar quanto para acompanhar. Antes da obra, ela mostra o ritmo previsto e o desembolso esperado por período. Durante a obra, ela vira referência de comparação.
A Curva S física acompanha o avanço de execução: quanto da obra, em termos de serviço executado, já foi concluído. A Curva S financeira acompanha valor: quanto do orçamento já foi medido ou desembolsado.
As duas raramente coincidem, e a diferença entre elas é informação valiosa. Avanço financeiro adiantado em relação ao físico pode indicar compra antecipada de material ou custo acima do previsto; avanço físico adiantado em relação ao financeiro pode indicar serviço executado e ainda não medido ou não pago.
| Aspecto | Curva S física | Curva S financeira |
|---|---|---|
| O que mede | Execução dos serviços | Valor medido ou desembolsado |
| Unidade | Percentual de avanço | Percentual ou valor do orçamento |
| Fonte do dado | Medições e avanço das atividades | Orçamento, medições e custos |
| Pergunta que responde | Quanto da obra já foi feito? | Quanto do dinheiro já foi consumido? |
A construção da curva é consequência de um cronograma bem estruturado. O processo conceitual segue sempre a mesma lógica.
Veja também: Como fazer um cronograma de obras
A leitura útil não é o ponto isolado, é a tendência. Uma linha realizada consistentemente abaixo da prevista indica ritmo menor que o planejado; acima, ritmo maior.
Também importa observar a inclinação. Uma curva realizada quase plana em um período de alta produção prevista sinaliza frente parada, falta de material ou equipe insuficiente — e a distância tende a crescer se nada mudar.
Vale lembrar que a curva é tão boa quanto os dados que a alimentam. Medição atrasada ou avanço estimado por impressão produz curva bonita e informação inútil.
A comparação entre planejado e realizado é o uso mais comum da Curva S, e ela ganha profundidade quando combinada com indicadores. Diferenças de prazo e de custo têm causas distintas e exigem decisões distintas.
Índices de desempenho de custo e de prazo, valor agregado e projeções no término ajudam a traduzir a distância entre as curvas em decisão de gestão.
Veja também: Indicadores de obras
A Curva S não existe sem cronograma físico-financeiro: é dele que vêm os pesos por atividade e a distribuição por período. Montar bem o cronograma é, na prática, montar bem a curva.
Se o cronograma tem atividades sem valor ou datas desconectadas da execução, a curva vai apenas reproduzir esses problemas de forma mais visível.
Veja também: Como montar um cronograma físico-financeiro

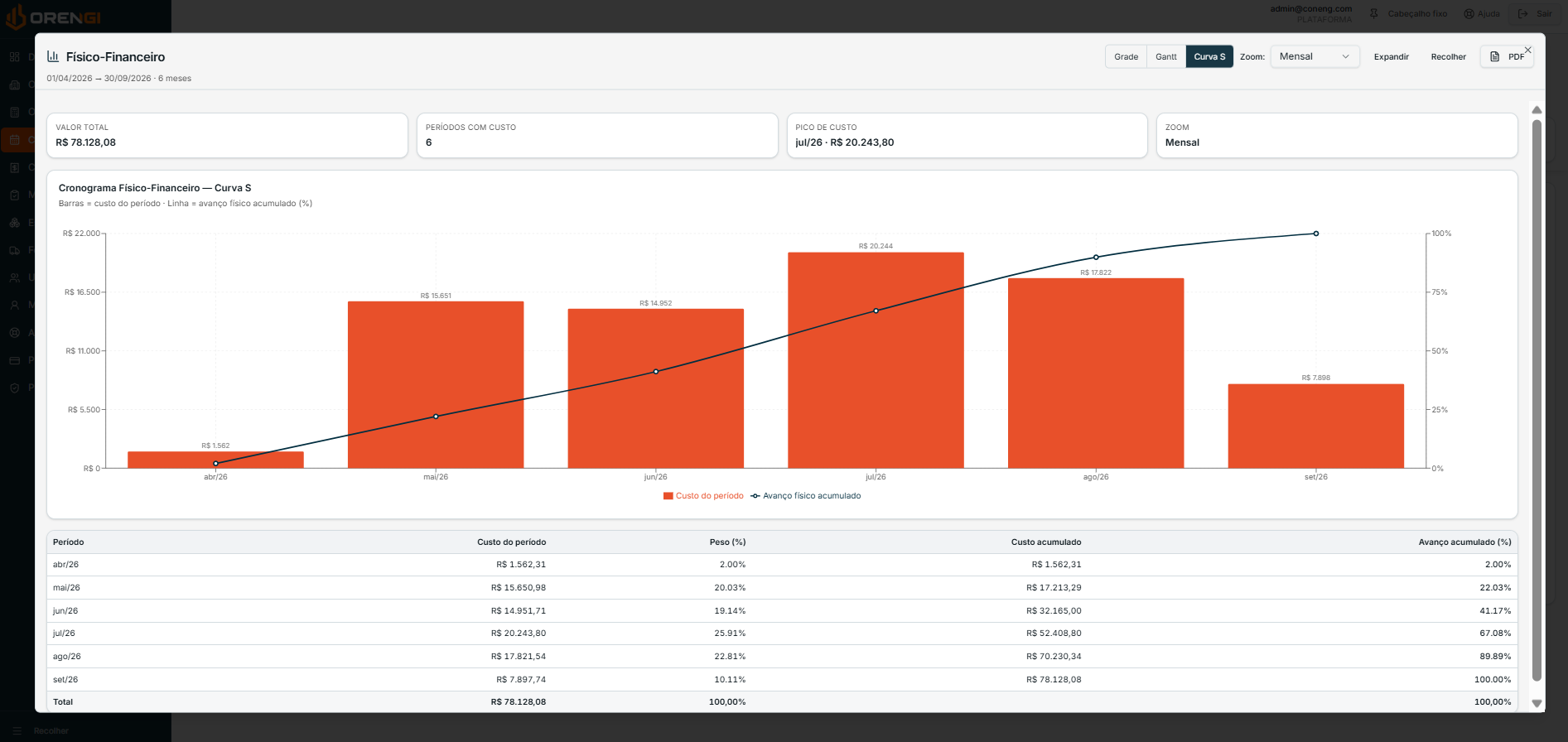

No ORENGI, a Curva S prevista é gerada a partir do cronograma da obra, com os valores vindos do orçamento. As medições registram o avanço executado e alimentam a curva realizada.
As duas linhas aparecem no mesmo gráfico, ao lado do custo do período e do avanço físico acumulado, e os mesmos dados alimentam os indicadores da obra e o Portal do Cliente.
Os relatórios podem ser exportados em PDF e Excel para reunião de obra e prestação de contas.
